| 配置清单 | |
|
THK滑轨
|
Schneider100W伺服电机
|
|
THK丝杠
|
Schneider100W伺服驱动器
|
|
NSK主要部位轴承
|
Schneider400W伺服电机
|
|
SMC主要部位气动元件
|
Schneider400W伺服驱动器
|
|
OMRON整机传感器
|
Schneider750W伺服电机
|
|
KEYENCE整机传感器
|
Schneider750W伺服驱动器
|
|
THK母旋转式滚珠花键
|
SIEMENS设备按钮开关
|
|
IGUS高柔线
|
IMAGING 200W CCD相机
|

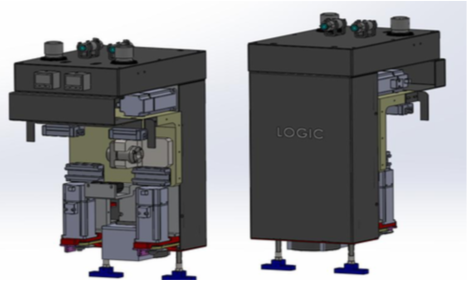

贴装系统
高效高精度的一组贴装头均为升降旋转控制，有效提高贴装速度和精度。我司贴装头采用的滚珠花键由日本进口，THK品牌原装订制，稳定性及运行精度能得到有效保证，耐 用性极高，
可实现升降及360度旋转。有单头和双头选配 。旋转升降均使用法国Schneider伺服控制电机，响应速度快，稳定性极高 。
可实现升降及360度旋转。有单头和双头选配 。旋转升降均使用法国Schneider伺服控制电机，响应速度快，稳定性极高 。

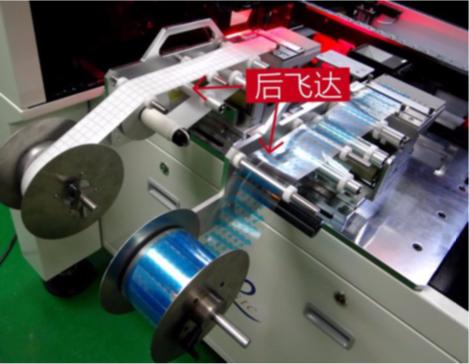

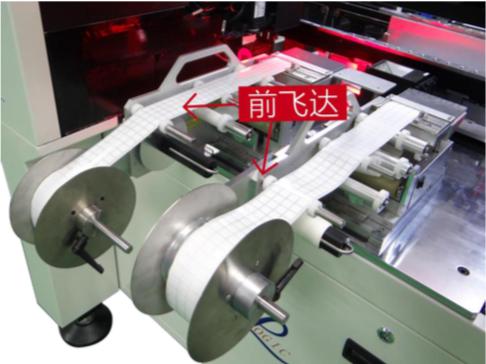

智能供料系统
标配1个（选配2个），智能电动飞达，类似贴片机的快插式飞达设计，便于维护和更换物料，提高效率。
单个飞达最小可适应5mm*5mm的物料，最大可适应105mm*40mm的物料，不同大小物料仅需简单调节挡板即可直接适用，出料长度会根据生产程序设定自动调整，大大降低操作复杂性，提高
换线效率。

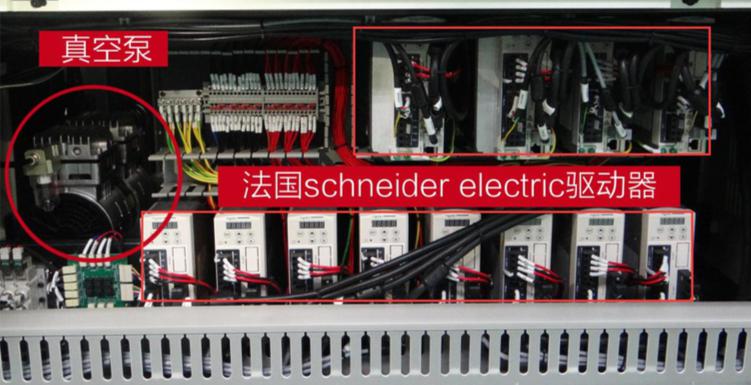

气源系统
设备使用静音真空泵，噪音小，负压源稳定，我们设备气源消耗低至1L/min,远远小于其他使
用真空发生器的机器气源消耗100L/min,为客户生产现场节省气源使用量，气源消耗太大，增
加工厂空压机负载，严重时会造成产线气压不稳定，影响生产。

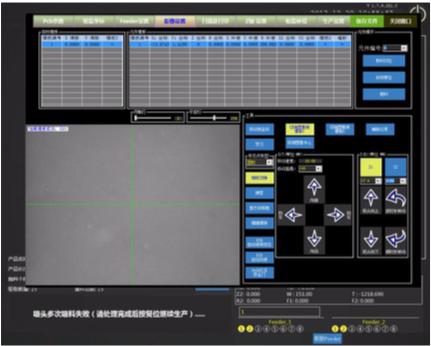

软件系统
我们的软件框架至今已有10年沉淀，期间不断升级完善，直至现在稳定性及工艺适用性极高，克服了很多新工艺难
点。针对多拼板，坏点检查，鸳鸯板， 倒扣物料、多排物料，超小超窄物料、二维码识别都可以完美支持，且后续可
永久免费升级，稳定性和适用性久经市场验证。 我们设备软件已经兼容多家MES系统，对接口免费开放，也可根据客
户定制要求进行MES对接，完美支持工厂对追溯管理系统的要求。

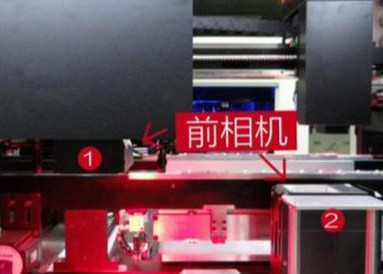

视觉系统
高精度视觉系统搭载的平台主要由4个高解析度的200万德国IMAGING相机组成，由稳定高效算法定位，搭配多轴贴装头，取相速度快，定位精准高，效率大大提高。
视觉是使用全球知名品牌图像解决方案，视觉识别能力非常强大，几乎所有MARK图形，物料轮廓都可以正常识别，手工贴装切换到自动化贴装不需要改变太多产品设计，大
部分现有产品直接可以使用，减少切换成本和周期。
应 用 场 景

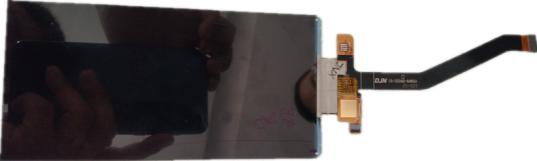

显示模组：高温胶纸、导电胶、双面胶、铜箔、石墨散热胶、绝缘PI、导电布、二维码标签等物料。
高精度视觉系统搭载的平台主要由4个高解析度的200万德国IMAGING相机组成，由稳定高效算法定位，搭配多轴贴装头，取相速度快，定位精准高，效率大大提高。
视觉是使用全球知名品牌图像解决方案，视觉识别能力非常强大，几乎所有MARK图形，物料轮廓都可以正常识别，手工贴装切换到自动化贴装不需要改变太多产品设计，大
部分现有产品直接可以使用，减少切换成本和周期。
应 用 场 景
显示模组：高温胶纸、导电胶、双面胶、铜箔、石墨散热胶、绝缘PI、导电布、二维码标签等物料。

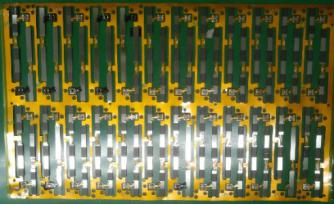

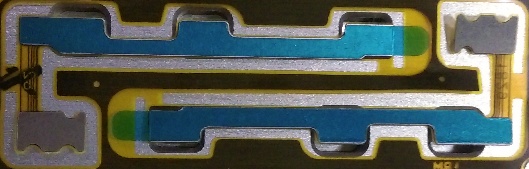

内部FPC：缓冲泡棉、绝缘PI、导电胶、双面胶、导电布、高温胶、二维码标签等10余种物料
摄像头模组：缓冲泡棉、绝缘PI、金属泡棉、导电胶、双面胶、二维码标签等多种物料。

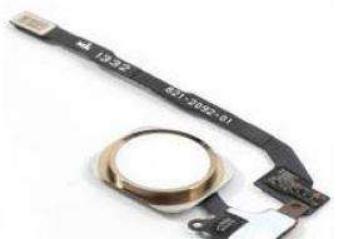

指纹模组：缓冲泡棉、绝缘PI、金属泡棉、导电胶、双面胶、二维码等多种物料
手机侧键：双面胶、缓冲泡棉、绝缘PI、锅仔片等多种物料
无线充电模组:双面胶、高温胶、绝缘PI等多种物料

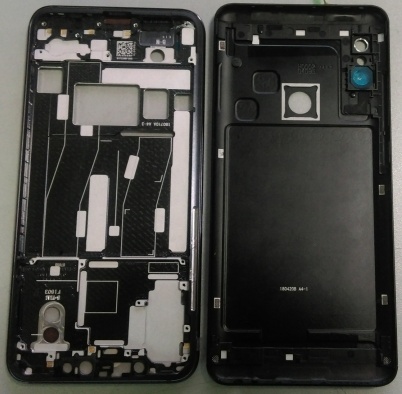

手机外壳：手机中框、石墨散热片、缓冲泡棉、铜箔、绝缘PI、金属泡棉、双面胶、二维码标签等10余种物料

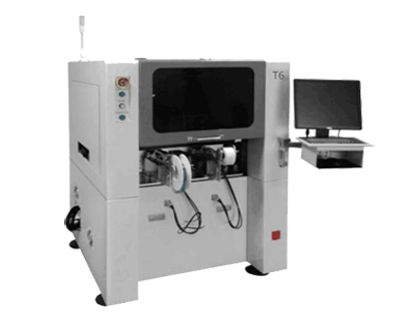

全自动视觉异形贴标机
T6
作 者：admin
配置清单 THK滑轨 THK丝杠 NSK主要部位轴承 SMC主要部位气动元件 OMRON整机传感器 KEYENCE整机传感器 THK母旋转式滚珠花键 IGUS高柔线
